QJZ1-240丨1140（660）-8矿用隔爆兼本质******型多回路真空电磁起动器
QJZ1-240/1140(660)-8
矿用隔爆兼本质******型多回路真空电磁起动器
一、 用途：
QJZ1-240/1140（660）-8矿用隔爆兼本质******型多回路真空电磁起动器(以下简称起动器)适用于含有爆炸性危险气体(甲烷)和煤尘的矿井中,在交流5OHz,额定电压1140V（660V）的线路中, 对三相鼠笼式电动机或双绕组鼠笼式异步电动机的起动、停止进行控制和保护，并可在停止时方便进行换相。

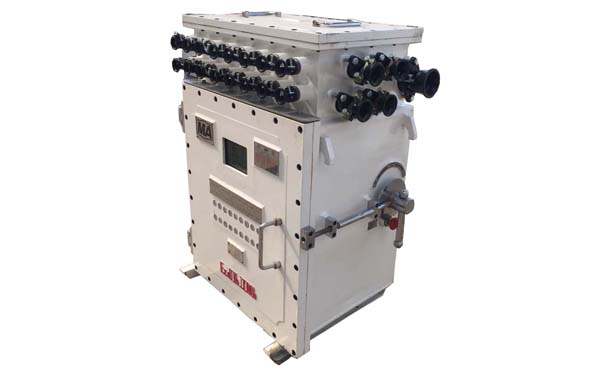

二、 外形：
三、特点：
1）起动器先导回路为本质******型电路,能防止操作控制线路短路或接地时,引起自起动事故的发生；
2) 起动器控制系统采用可编程序控制器(PLC),对系统进行监测监控,由PLC完成漏电闭锁保护功能，综合保护器完成过载、短路、断相等保护功能，起动器还具有模拟漏电闭锁保护试验功能，具有性能稳定、动作可靠等优点；
3）采用全中文液晶显示器,运行中能显示各回路的状态；
4）当设备出现过载、短路等故障时起动器能自动切断电源并显示及记忆故障信号。
四、主要参数：
表1 起动器技术特征与参数
|
型号 |
QJZ1-240/1140（660）-8 |
|
回路数 |
8 |
|
额定频率 |
50Hz |
|
额定电压（V AC） |
1140、660 |
|
额定电流（A AC） |
总电流240A，单台接触器为80A；每回路****电流为30A 单回路额定电流设置范围：0.2～1A或1～4.8A或8～30A |
|
控制回路电压（V AC） |
36、220 |
|
允许电压波动范围 |
75%～110% Ue |
|
本安电路 |
Uo：14.7VAC；Io：38mAAC；Co：0.02μF；Lo：0.2mH |
|
工作形式 |
长期工作制 |
|
保护 |
过载、短路、断相、漏电闭锁保护等 |
|
漏电闭锁动作值 |
1140：40kΩ+20%；660：22kΩ+20% |
|
引入电缆****外（mm） |
动力电缆为φ47，控制电缆为φ27 |
|
外型尺寸：长×宽×高（mm） |
1036×560×1128（mm） |
|
净重（kg） |
560 |
