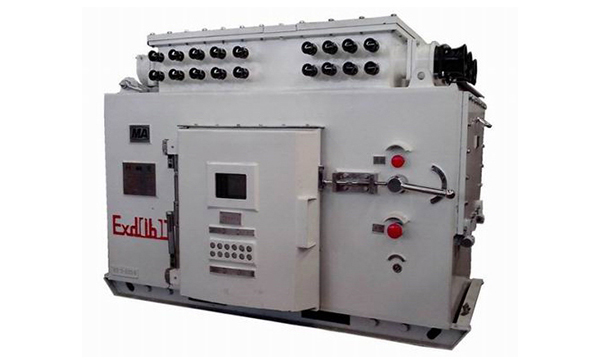

QJGZ1系列3.3kV矿用隔爆兼本质******型多回路真空电磁起动器

一、产品特点

QJGZ1系列矿用隔爆兼本质******型多回路真空电磁起动器(以下简称起动器)适用于含有爆炸性危险气体(甲烷)和煤尘的矿井中,在交流5OHz,额定电压3300V的线路中,对三相鼠笼式异步电动机或三相双绕组鼠笼式异步电动机的起动、停止进行控制和保护,并可在停止时进行换相。

产品具有以下特点：

1）起动器先导回路为本质******型电路,能防止操作控制线路短路或接地时,引起自起动事故的发生；

2）起动器控制系统采用可编程序控制器(PLC),对系统进行监测监控,完成真空粘连、漏电闭锁、过载、短路、断相等保护功能，具有智能化程度高、性能稳定、动作可靠等优点；

3）采用全中文液晶显示器,可对开关的工作状态、参数和故障类型显示和记忆，显示器界面具有良好的人机对话功能, 可大大提高判断故障和排除故障的效率；

4）所有模拟信号全部处理为数字信号,具有抗干扰能力强、接线简捷、信息量大、控制可靠准确等特点，具有MODBUS通讯功能；

5）具有完备的自检、自诊断和故障模拟试验功能,可方便地检查保护和控制系统正常与否；

6）起动器应用灵活，可根据用户的不同要求，编制不同的程序，实现不同的控制功能，满足井下各种负荷组合。

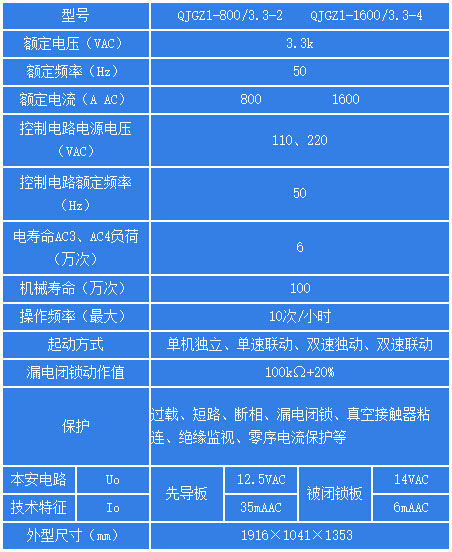

二、主要参数

三、技术说明

1、起动器控制方式有单机独立（单台电机起动）、单速联动（两台联动）、双速独动（单台双速电机起动）。

2、起动器除了具备所有基本保护功能之外，还具有真空粘连保护、零序漏电保护（电流型）、绝缘监视保护和电机过热保护等功能。

3）采用中文液晶显示器,可对起动器的工作状态、参数和故障类型显示和记忆，显示器界面具有良好的人机对话功能, 可大大提高判断故障和排除故障的效率；

4）所有模拟信号全部处理为数字信号,具有抗干扰能力强、接线简捷、信息量大、控制可靠准确等特点，具有MODBUS通讯功能；

5）具有完备的自检、自诊断和故障模拟试验功能,可方便地检查保护和控制系统正常与否。
